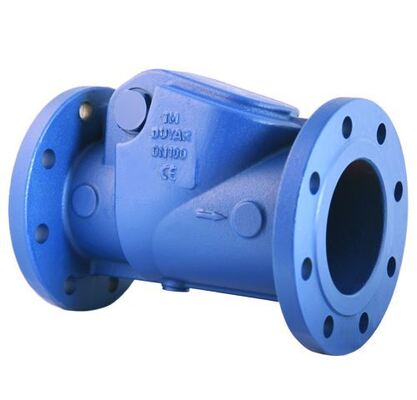

पाइपलाइन सिस्टम में स्वचालित संचालन और बबल-टाइट सील के लिए PN 16 प्रेशर रेटिंग वाला स्विंग चेक वाल्व
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | YOUWEI |
| प्रमाणन | EAC CE |
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| सामग्री | कास्टिंग, पीतल, स्टेनलेस स्टील, तन्य लौह, GGG40 | पोर्ट आकार | DN50-DN1200,मानक,2"-24",DN50-800,3/4" |
|---|---|---|---|
| शक्ति | मैनुअल, इलेक्ट्रिकल एक्चुएटेड, हाइड्रोलिक, हैंडव्हील ऑपरेटेड, जीओ | दबाव | मध्यम दबाव, निम्न दबाव, PN10-16, PN1.0/PN1.6,250PSI |
| मीडिया का तापमान | मध्यम तापमान, सामान्य तापमान, निम्न तापमान, -10~100℃ | मिडिया | जल, तेल आदि, गैस इत्यादि |
| आवेदन | सामान्य, सिंचाई, जल वितरण, उद्योग, जल व्यवस्था | संरचना | गेट, बटरफ्लाई, नॉन-राइजिंग गेट वाल्व |
| मानक या अमानक | मानक | प्रोडक्ट का नाम | गेट वाल्व, नॉन-राइजिंग स्टेम के साथ कास्ट आयरन इलेक्ट्रिक गेट वाल्व DN40-DN600, DIN/BS डबल सॉकेट टाइ |
| मानक | DIN,BS,JIS,F5;AWWA C509/C515;ANSI,DIN3352 | आकार | DN40-DN600,DN50 ~ DN 1000,2''-24'',DN15 To100 |
| संबंध | फ्लैंज एंड्स, डबल फ्लैंज्ड, बीएसपी, सॉकेट एंड्स, फीमेल थ्रेड | शरीर की सामग्री | तन्य लौह, डीआई/सीआई, डीआई, कच्चा लोहा, पीतल |
| रंग | नीला, ग्राहक का अनुरोध, ग्राहक की आवश्यकता, पीला, ग्रे | मध्यम | जल, जल तेल गैस |
| प्रकार | गेट वाल्व, सामान्य खुला, 2-तरफा, नॉन-राइजिंग स्टेम/एनआरएस | वाल्व प्रकार | गेट वाल्व |
| मुहर | रबर लाइन्ड, धातु, PTFE | ||
| प्रमुखता देना | PN 16 स्विंग चेक वाल्व,स्वचालित संचालन चेक वाल्व,बबल-टाइट सील नॉन-रिटर्न वाल्व |
||
उत्पाद विवरण
स्विंग चेक वाल्व (PN 16)
स्विंग चेक वाल्व (PN 16) एक स्व-अभिकर्ता, स्वचालित नॉन-रिटर्न वाल्व है जिसे पाइपलाइन सिस्टम में रिवर्स फ्लो को रोकने और महत्वपूर्ण उपकरणों की सुरक्षा के लिए डिज़ाइन किया गया है। एक हिंज्ड डिस्क का उपयोग करते हुए जो एक धुरी पर स्वतंत्र रूप से घूमती है, वाल्व आगे के प्रवाह की अनुमति देता है और गुरुत्वाकर्षण और बैकफ्लो दबाव से स्वचालित रूप से बंद हो जाता है। डक्टाइल आयरन या कास्ट आयरन से निर्मित, यह क्षैतिज या ऊर्ध्वाधर-अप फ्लो इंस्टॉलेशन में विश्वसनीय, कम रखरखाव वाले संचालन के लिए इंजीनियर है।
मुख्य विशेषताएं और लाभ
- स्वचालित संचालन:बाहरी शक्ति या नियंत्रण प्रणालियों के बिना कार्य करता है। डिस्क आगे के प्रवाह दबाव में खुलती है और प्रवाह बंद होने या उलटने पर तुरंत बंद हो जाती है।
- कम प्रवाह प्रतिरोध:पूरी तरह से खुली स्थिति में, डिस्क प्रवाह पथ से दूर घूमती है, एक सुव्यवस्थित मार्ग प्रदान करती है जो दबाव ड्रॉप और अशांति को कम करता है।
- बबल-टाइट सील:डिस्क पर एक इलास्टोमर सील रिंग के साथ लगाया गया है, जो शरीर में एक मशीनीकृत या लेपित धातु सीट के खिलाफ मेल खाता है, जो बंद स्थिति में सकारात्मक शट-ऑफ और शून्य रिसाव सुनिश्चित करता है।
- PN 16 दबाव रेटिंग:20 डिग्री सेल्सियस (68 डिग्री फ़ारेनहाइट) पर 16 बार (1.6 एमपीए / 232 साई) का अधिकतम कार्यशील दबाव के लिए रेट किया गया है, जो औद्योगिक और नगरपालिका अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है।
- मजबूत निर्माण:भारी शुल्क वाले बॉडी और आंतरिक घटक वाटर हैमर शॉक और बार-बार साइकिल चलाने का सामना करने के लिए डिज़ाइन किए गए हैं।
- एकाधिक डिस्क और आर्म डिज़ाइन:क्लोजिंग स्पीड को नियंत्रित करने, स्लैम को कम करने और ऊर्ध्वाधर लाइनों में संचालन को सक्षम करने के लिए मानक डिस्क, लीवर और वजन, या स्प्रिंग-असिस्टेड डिज़ाइन के साथ उपलब्ध है।
- पूर्ण और कम बोर विकल्प:विशिष्ट दबाव ड्रॉप और लागत आवश्यकताओं के अनुरूप उपलब्ध है।
तकनीकी विनिर्देश
| विशिष्टता | विवरण |
|---|---|
| डिजाइन और विनिर्माण मानक | EN 12334, ISO 5752 (फेस-टू-फेस), ISO 5208 (रिसाव दर A) |
| दबाव रेटिंग | PN 16 (कक्षा 125 के बराबर) |
| आकार सीमा | DN 40 (1½") से DN 600 (24") (विशिष्ट सीमा) |
| बॉडी सामग्री | डक्टाइल आयरन (EN-GJS-500-7) या कास्ट आयरन (EN-GJL-250) |
| डिस्क / क्लैपर | डक्टाइल आयरन या कास्ट आयरन, जिसमें अभिन्न रूप से ढाला या बदली जाने योग्य इलास्टोमर सीलिंग रिंग (NBR या EPDM मानक) |
| सीट रिंग | मशीनीकृत अभिन्न बॉडी सीट या बेहतर पहनने के प्रतिरोध के लिए स्टेनलेस स्टील (AISI 304/316) इंसर्ट रिंग |
| हिंज पिन और बुशिंग | संक्षारण-मुक्त पिवोटिंग क्रिया के लिए स्टेनलेस स्टील (AISI 304/316) |
| गास्केट | PN 16/कक्षा 125 फ्लैंज के लिए उपयुक्त EPDM/NBR फुल-फेस रिंग गास्केट मानक |
| बाहरी कोटिंग | उच्च गुणवत्ता वाला एपॉक्सी पाउडर कोटिंग (लगभग 250 μm) प्रति EN 14901, आमतौर पर RAL 5012 |
प्रकार और विन्यास
- मानक स्विंग चेक (क्षैतिज):ऊपर की ओर प्रवाह दिशा के साथ क्षैतिज पाइपलाइन के लिए। बंद करने के लिए गुरुत्वाकर्षण पर निर्भर करता है।
- ऊर्ध्वाधर स्विंग चेक:विशेष रूप से ऊर्ध्वाधर पाइपलाइन में उचित डिस्क क्लोजर सुनिश्चित करने के लिए एक काउंटरवेट या स्प्रिंग तंत्र के साथ डिज़ाइन किया गया है।
- नॉन-स्लैम / साइलेंट चेक:प्रवाह उलटने से पहले तेजी से, नियंत्रित क्लोजर में सहायता करने के लिए एक बाहरी लीवर और वजन या एक आंतरिक स्प्रिंग तंत्र को शामिल करता है, प्रभावी रूप से वाटर हैमर और डिस्क स्लैम को रोकता है।
- वेफर टाइप (डुअल-प्लेट):सीमित-स्थान अनुप्रयोगों के लिए एक कॉम्पैक्ट, हल्का विकल्प (आमतौर पर PN16/PN40 रेटेड, अलग उत्पाद श्रेणी)।
सीलिंग इलास्टोमर विकल्प
- NBR (नाइट्राइल):पानी, तेल, ईंधन और हाइड्रोकार्बन के लिए मानक।
- EPDM:पेय जल, गर्म पानी (120 डिग्री सेल्सियस तक), भाप और कमजोर रसायनों के लिए मानक। मौसम के लिए उत्कृष्ट।
- FKM (विटोन®):आक्रामक रसायनों, उच्च तापमान और सुगंधित हाइड्रोकार्बन के लिए।
- HNBR, CR (नियोप्रिन):विशिष्ट रासायनिक या समुद्री जल कर्तव्यों के लिए उपलब्ध है।
अनुप्रयोग
- पंप डिस्चार्ज लाइनें: बैकफ्लो को रोकने और पंपों की रक्षा के लिए
- जल और अपशिष्ट जल प्रणाली: ट्रांसमिशन और वितरण मुख्य में
- हीटिंग, वेंटिलेशन और एयर कंडीशनिंग (HVAC) सिस्टम: कूलिंग और हीटिंग सर्किट में
- अग्नि सुरक्षा प्रणाली: स्प्रिंकलर और स्टैंडपाइप लाइनों में
- औद्योगिक प्रक्रिया लाइनें: सामान्य पानी, रासायनिक और अन्य मीडिया सेवाओं के लिए (संगतता निर्भर)
- सिंचाई और जल सेवन प्रणाली
महत्वपूर्ण स्थापना और चयन नोट्स
प्रवाह दिशा और अभिविन्यास:सही प्रवाह दिशा (बॉडी पर तीर) के साथ स्थापित किया जाना चाहिए। मानक स्विंग चेक को डिस्क हिंज पिन क्षैतिज के साथ सख्ती से क्षैतिज स्थापना की आवश्यकता होती है। ऊर्ध्वाधर स्थापना केवल विशेष रूप से डिज़ाइन किए गए ऊर्ध्वाधर स्विंग चेक वाल्व के साथ ही अनुमेय है।
आकार देना:वाल्व को वास्तविक प्रवाह वेग के लिए आकार दिया जाना चाहिए। कम आकार के वाल्व उच्च दबाव ड्रॉप और समय से पहले पहनने का कारण बनते हैं; बड़े आकार के वाल्व डिस्क फड़फड़ाहट और समय से पहले विफलता का कारण बन सकते हैं।
वाटर हैमर शमन:तेजी से पंप शटडाउन या प्रवाह उलटने की संभावना वाली प्रणालियों में, एक नॉन-स्लैम (साइलेंट) चेक वाल्व या एक बाहरी डैशपॉट की दृढ़ता से अनुशंसा की जाती है।
अपस्ट्रीम/डाउनस्ट्रीम सीधी दौड़:स्थिर प्रवाह और उचित डिस्क संचालन सुनिश्चित करने के लिए वाल्व से पहले और बाद में न्यूनतम सीधी पाइप लंबाई के लिए निर्माता के दिशानिर्देशों से परामर्श करें।
आदेश पदनाम
उदाहरण आदेश कोड प्रारूप:
SCV - DN200 - PN16 - DI - EPDM - STD - HW
(स्विंग चेक वाल्व, आकार DN200, दबाव PN16, डक्टाइल आयरन बॉडी, EPDM सील, मानक क्षैतिज प्रकार, फ्लैंज्ड एंड्स)
