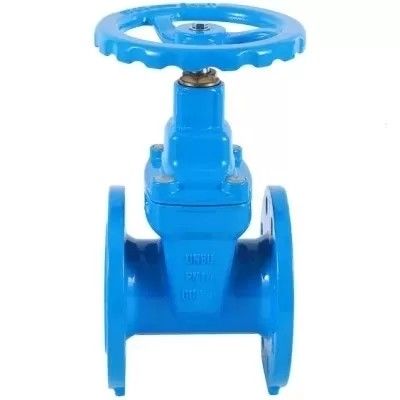

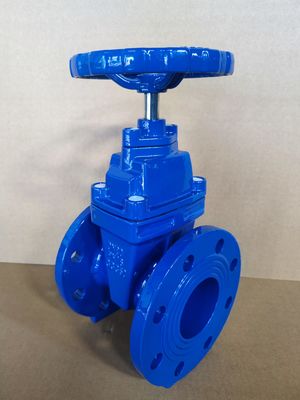

डीआईएन 3352 एफ4 कास्ट आयरन लचीला बैठा हुआ फ्लैंग्ड गेट वाल्व पानी के माध्यम के लिए
| उत्पत्ति के प्लेस | चीनी |
|---|---|
| ब्रांड नाम | Youwei Fluid |
| प्रमाणन | Quality system certificate |
| दस्तावेज | Non Rising Stem Resilient S...al.pdf |
| Minimum Order Quantity | 1 |
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| Features | Non-rising stem, resilient seat, full bore design | वाल्व प्रकार | गेट वाल्व |
|---|---|---|---|
| Seat Material | Resilient | शरीर की सामग्री | कच्चा लोहा |
| Application | Water and Wastewater Treatment | ड्राइव रास्ता | मैनुअल, इलेक्ट्रिक, वायवीय |
उत्पाद विवरण
डीआईएन 3352 एफ4 कास्ट आयरन लचीला बैठा हुआ फ्लैंग्ड गेट वाल्व पानी के माध्यम के लिए
इस वाल्व के अनुरूप डिजाइन किया गया हैDIN 3352 F4मानक, जिसमें एकधनाढ्य कास्ट आयरन (GGG40/50)उच्च यांत्रिक शक्ति और संक्षारण प्रतिरोध के लिए शरीर.न उठने वाला तनाकॉम्पैक्ट स्थापना सुनिश्चित करता है, जबकिलचीला बैठने वाला डिजाइनउपयोग करता हैईपीडीएम या एनबीआर रबरविश्वसनीय सील के लिए, पानी के माध्यम तापमान तक समायोजित करने के लिए120°C (EPDM)या80°C (एनबीआर)
उत्पाद की विशेषताएं
1. गैर विषैले विरोधी जंग कोटिंगः दोनों वाल्व के अंदर और बाहर की सतह गैर विषैले epoxy पाउडर इलेक्ट्रोस्टैटिक कोटिंग, विरोधी जंग लंबे जीवन, पीने के पानी में सीधे इस्तेमाल किया जा सकता है,खाद्य एवं औषधि उद्योग।
2सामग्रीः वाल्व शरीर, हुड, गेट और हैंडव्हील सभी नोड्यूलर लोहे से बने हैं, जिनमें उच्च शक्ति और संक्षारण प्रतिरोध है।वाल्व सीट और शरीर पूरी तरह से किसी भी मशीनिंग के बिना सटीक कास्टिंग द्वारा बनाई गई हैं.
3. तीन ओ-रिंग सील, अक्षीय स्व-सीलिंग की क्रिया के तहत पानी का दबाव, पैकिंग सील समायोजन में कोई समस्या नहीं।ऊपरी धूलरोधी अंगूठी शाफ्ट सील के अंदर से प्रवेश करने से बाहरी अशुद्धियों को रोकता है.
4जब वाल्व पूरी तरह से खुला होता है, तो गेट पूरी तरह से प्रवाह नहर से ऊपर उठाया जाता है और सीट के नीचे कोई खाई नहीं होती है, जो कि विविधों को जमा करना आसान नहीं है।यह सीधे पाइप के बराबर है और सबसे कम प्रवाह प्रतिरोध है.
तकनीकी विनिर्देश
1एन 1171, बीएस 5163, एन 1074-1 और 2 के अनुसार डिजाइन।
2बीएस 5163, डीआईएन 3202 के अनुसार चेहरे से चेहरे के आयाम।
3. EN 12266, IS05208 मानक के अनुसार हाइड्रोलिक परीक्षण।
4. EN 1092-2, ISO 7005-2 के अनुसार फ्लैंज ड्रिलिंग।
तकनीकी मापदंड
मुख्य तकनीकी मापदंड
|
परीक्षण दबाव |
पीएन10 शेलः 1.5 एमपीए |
सीलः 1.1 एमपीए सीलः 1.76 एमपीए सीलः 2.75 एमपीए |
|---|---|---|
| निष्पादन मानक |
डीआईएन 1171 |
|
| ड्राइव रास्ता |
मैनुअल, इलेक्ट्रिक, वायवीय |
|
| लागू तापमान |
0°C~80°C |
|
| कनेक्शन का अंत |
फ्लैंजः BS EN1092-2 |
|
| सतह उपचार |
एपोक्सी पाउडर कोटिंग, 150-50Oum, AWWA C550 मानक के अनुसार। |
|
| अनुप्रयोग दायरा |
पेयजल, जल आपूर्ति और जल निकासी, सीवेज उपचार, सिंचाई, एयर कंडीशनिंग, फायर पाइप आदि। |
|
मुख्य भागों की सामग्री
| नहीं। | घटक | सामग्री |
|---|---|---|
|
01 |
शरीर |
लचीला लोहा GGG50 |
|
02 |
प्लास्टिक कीचड़ |
लचीला लोहा GGG50/EPDM |
|
03 |
तना |
स्टेनलेस स्टील Cr13, 304, 316 |
|
04 |
सोकेट सिर पेंच |
जस्ती कार्बन स्टील |
|
05 |
बोनट |
लचीला लोहा GGG50 |
| 06 |
0-रिंग |
एनबीआर या ईपीडीएम |
| 07 |
ग्रंथि |
लचीला लोहा GGG50 |
| 08 |
हाथ का पहिया |
लचीला लोहा GGG50 |
| 09 |
हेक्सागोनल बोल्ट |
जस्ती कार्बन स्टील |
| 10 |
फ्लैट गास्केट |
जस्ती कार्बन स्टील |
| 11 |
धूल की अंगूठी |
एनबीआर या ईपीडीएम |
| 12 |
हेक्सागोनल बोल्ट |
जस्ती कार्बन स्टील |
| 13 |
फ्लैट गास्केट |
जस्ती कार्बन स्टील |
| 14 |
ओ-रिंग |
एनबीआर या ईपीडीएम |
| 15 |
थ्रस्ट रिंग |
पीतल H62 या Hpb59-1 |
| 16 |
कवर गास्केट |
ईपीडीएम |
| 17 |
डिस्क नट |
कांस्य ZQSn5-5-5 |
नोटः उपरोक्त सामग्री सूची कई और समानांतर है, पहला बुनियादी विन्यास है, यदि आपके पास अन्य आवश्यकताएं हैं, तो कृपया आदेश में निर्दिष्ट करें।
वैकल्पिक सामानः हाथ पहिया ड्राइव टोपी, विद्युत उपकरण, वायवीय उपकरण, 2Cr13, 304, 316 स्टेम H62, Hpb59-1 तांबा धक्का अंगूठी।
